冶金阀门

闽嘉牌圆风门

发表时间:2017-03-22 17:25:11 点击次数:508
闽嘉牌圆风门

圆风门,耐磨圆风门,大口径圆风门厂家-温州闽嘉阀门有限公司

多年生产,因为专业,质量更有保证

咨询热线-15858042918-王工,一对一贴心服务,客户的满意,我们的成功

一、概 述
      圆风门在管路中主要起调节介质流量,压力、和切断通路之用。大型高温风门一般用于烟风道和煤气管道。广泛用于电力、水力、石油、化工、矿山等部门。圆风门是用圆形门板作启闭元件,并随电动执行器阀轴转动,是保证锅炉系统安全、可靠、经济运行的不可缺少的装置,该系列装置具有隔绝、关闭和调节的功能,可满足远控、集控和自动控制的需要,以实现全开、全关的,远程控制关启一种电动化阀门。

 二、圆风门的分类

 根据性能可分为圆形关断门和圆形调节门;根据驱动方式可分为手动圆风门、电动圆风门和气动圆风门;根据制造工艺可分为铸造式圆风门和焊接式圆风门;根据材质可分为烯土耐磨圆风门、铸铁圆风门、铸钢圆风门、碳钢圆风门、不锈钢圆风门和镍基合金圆风门,其中烯土耐磨圆风门采用了特殊材料及特殊加工工艺,具有极强的耐磨性,其耐磨性是普通圆风门的8—10倍;根据结构特点可分为74DD型圆风门和新型圆风门。另外,我公司还开发了多叶片式单挡板圆风门、多叶片式双挡板圆风门,还有专用于烟气脱硫系统入口、出口和旁路的圆形烟气挡板门(圆形烟道挡板门)

 三、结构组成及技术特点

不锈钢闸阀|不锈钢截止阀|不锈钢止回阀|不锈钢蝶阀|硬密封蝶阀|不锈钢球阀|不锈钢阀门

 小型风门大多采用铸铁加工而成,大型高温风门一般多采用钢板焊接后再加工而成。圆风门主要有壳体、门板、端轴,轴封等组成。小型壳体、门板采用铸铁加工而成;大型壳体采用钢板焊接后加工成形,门板用钢板制作。门板两端有轴孔,端轴嵌入后与门板轴孔配钻(铰)锥销孔后,再用定位锥销连接。端轴采用35钢。主端轴一端轴颈用填料密封;另一端端轴(短轴)用盖封闭。蝶阀的外壳突出部分及轴头(轴头一般是方形的)是供装设蜗轮箱的,或安装电动装置直联用的,如用连杆推动,轴头处直接装配曲柄即可。同时壳体上装有门板全开限位钉,保证门板在全开位置。

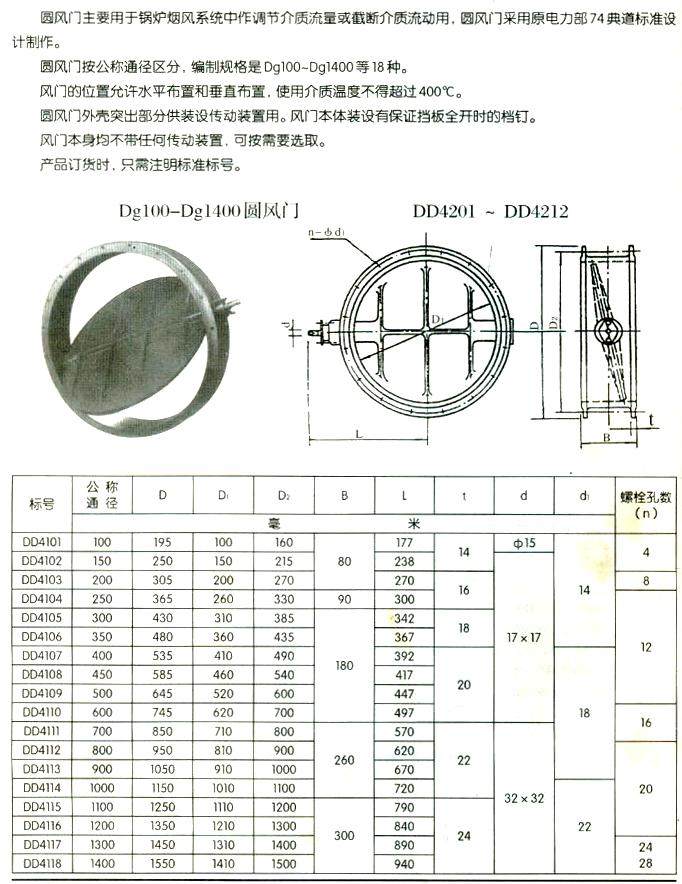

 〈 一 〉74DD型圆风门结构特点

 原电力部74DD标准中的圆风门为典型的蝶阀式单板结构的手动圆风门,使用时需另行配置远方或就地传动装置(又称手动执行机构或手动装置),也可配置电动或气动执行机构。这种圆风门其前后轴颈处采用内支撑外密封的形式,支撑处为滑动轴套结构,该圆风门结构简单,广泛应用于小机组以及要求不高的场合,

 <二>新型圆风门结构特点

 为了适应国内外日益众多的600MW、900MW甚至1000MW机组,我公司在原电力部74DD标准的基础上,采用了国外先进技术并吸取了国内同类型产品的优点,结合了众多用户的使用经验及反馈信息,做了大量的规格扩充与结构优化工作,开发出了独具特色的系列化优质新型圆风门。新型圆风门的前后轴颈处采用内密封外支撑的结构,专用的密封结构其密封性能良好、无外泄、耐高温,支撑处采用专用轴承,可自动补偿前后轴的同轴度偏差,确保圆风门阻力小、无卡涩、转动灵活。新型圆风门的执行机构可以直接安装在风门本体上,不需另外再配曲柄连杆机构。

 四、技术参数

 1、工作压力: 一般<26000Pa,有特殊要求的另行注明;

 2、工作温度: 一般<350℃,有特殊要求的另行注明;

 3、执行机构(选购件): 90°角行程部分回转式。

 五、用户选购注意事项

   圆风门规格中的直径是指框架的内边尺寸,厚度(D)是指圆风门两安装法兰面间的长度尺寸。可按用户要求设计圆风门的尺寸。圆风门在管路布置中,一般情况下应保持叶片主轴在水平位置。圆风门在订货时须提出使用工况参数:

 1、接口尺寸;

 2、最高工作压力(P)Pa;

 3、最高工作温度(t)℃;

 4、工作介质;

 5、管路方向(水平/垂直);

 6、用途;

 7、驱动方式;

 8、安装位置(室内/室外);

 9、选购件(执行机构、反法兰、联接件)。
