日式气动、液动截止阀是专用在海水、蒸汽、油品的大型贮罐、管路系统上必备的阀门配件。主要用于能在较远地点迅速关闭贮罐的出入口，保证系统的安全。
1、日式气动截止阀采用双作用气压缸，当气缸上腔进气时，阀门处于关闭状态，如下腔进气时，阀门处于开启状态。
2、阀门工作介质的流动方向应是高进低出，与普通截止阀流向正好相反。
3、阀门法兰的连接按尺寸JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。
4、气缸使用介质：压缩空气、氮气
5、适用温度：-40~+425℃
6、适用介质：水、蒸汽、油品
|
规格(DN) |
25 |
32 |
40 |
50 |
100 |
150 |
|
公称压力(Mpa) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
|
密封试验压力(Mpa) |
1.76 |
1.76 |
1.76 |
1.76 |
1.76 |
1.76 |
|
阀瓣开启时最大油压或气压(Mpa) |
0.6Mpa |
0.6Mpa |
0.6Mpa |
0.6Mpa |
0.6Mpa |
0.6Mpa |
|
工作温度(℃) |
－40℃∽200℃或－40℃∽425℃， |
|||||
|
适用介质 |
水、蒸汽、油品、气体 |
|||||
|
阀瓣开启高度(mm) |
15 |
18 |
18 |
18 |
36 |
45 |

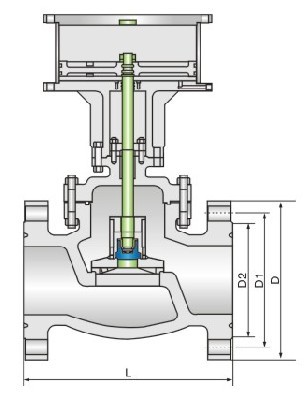

日式气动、液动截止阀--主要外形和连接尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
z－Ф |
|
15 |
130 |
95 |
65 |
45 |
14 |
4－Ф14 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4－Ф14 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4－Ф14 |
|
32 |
180 |
135 |
100 |
75 |
16 |
4－Ф18 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4－Ф18 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4－Ф18 |
|
65 |
290 |
180 |
145 |
120 |
16 |
8－Ф18 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8－Ф18 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8－Ф23 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8－Ф25 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8－Ф25 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12－Ф25 |
